中空モータ 中空ステッピングモータHSMシリーズ 中空ステッピングモータ

特長

大口径の中空径を備えた中空ステッピングモータ

  • 独自の磁気回路設計と精密組立技術によって大きな中空径を実現しました。
  • シャフト形状を2種類用意しておりますので、取り付ける負荷に合わせて
    選択していただけます。
    取付台付シャフト ： Vタイプ、タップ穴付シャフト ： Hタイプ
  • レンズやプリズム等の光学部品を搭載することで高精度回転型光学部品になります。
  • 中空部分にボールネジ等の機構部品やエアノズルやケーブルを貫通させることができます。
  • お客様のご要望に合わせてカスタム対応も致します。

外形□36、中空径φ16：HSM-3604(V/H)
外形□50、中空径φ22：HSM-5014(V/H)
外形□50、中空径φ22：HSM-5028(V/H)
外形□60、中空径φ32：HSM-6017(V/H)

仕様

モータ種類 2相ステッピングモータ
定格電流 HSM-3604(V/H) ： 1.0A
HSM-5014(V/H) ： 2.0A
HSM-5028(V/H) ： 2.0A
HSM-6017(V/H) ： 1.0A
基本ステップ 1.8deg
ホールディング・トルク HSM-3604(V/H) ： 0.45kgf-cm ±15％
HSM-5014(V/H) ： 1.4kgf-cm ±15％
HSM-5028(V/H) ： 2.8kgf-cm ±15％
HSM-6017(V/H) ： 1.7kgf-cm ±15％
直流抵抗 HSM-3604(V/H) ： 1.9Ω/相 ±15％
HSM-5014(V/H) ： 1.1Ω/相 ±15％
HSM-5028(V/H) ： 1.5Ω/相 ±15％
HSM-6017(V/H) ： 5.5Ω/相 ±15％
質量 HSM-3604(V/H) ： 102g
HSM-5014(V/H) ： 187g
HSM-5028(V/H) ： 260g
HSM-6017(V/H) ： 236g

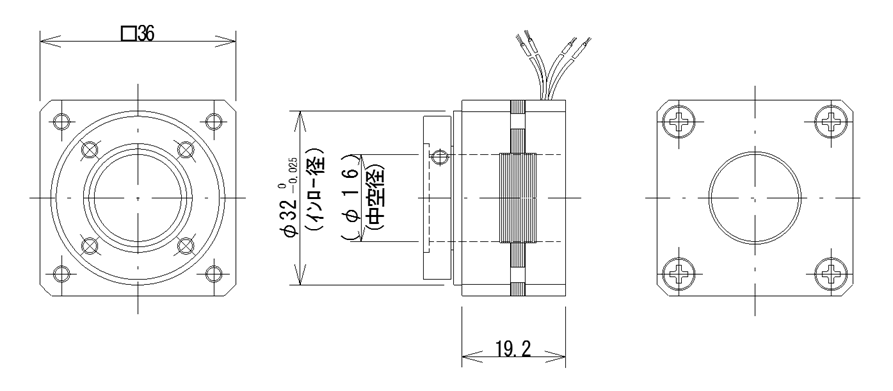

サイズ HSM-3604(V/H) 外形 ： 36×36×19mm　中空径 ： Φ16mm
HSM-5014(V/H) 外形 ： 50×50×22mm　中空径 ： Φ22mm
HSM-5028(V/H) 外形 ： 50×50×29mm　中空径 ： Φ22mm
HSM-6017(V/H) 外形 ： 60×60×20mm　中空径 ： Φ32mm
絶縁階級 B種(130℃)
絶縁耐圧 AC50/60Hz 500Vを1分間
絶縁抵抗 DC500V 1000MΩ以上
