DC 2相ステッピングモータドライバ D4920S 最大2.55A 4軸 2相マイクロステップドライバ

特長

4軸一体 AE-LINK対応 2相ステッピングモータドライバ

  • 4軸一体型により1軸ドライバを揃えるより安価に構成することが可能です
  • 高精度マイクロステップ電流制御
  • 原点復帰機能(基本動作8パターン)

仕様

制御電源 DC24V±10% 1.0A(MAX)但し突入時は除く
モータ駆動電源 DC20~50V 10.0A(MAX)但し突入時は除く
最大駆動容量 1相あたり2.55A
分解能 40,000 パルス/(基本ステップ1.8°の場合)
基本ステップを200分割
使用温度範囲 0℃~50℃(非結露のこと)

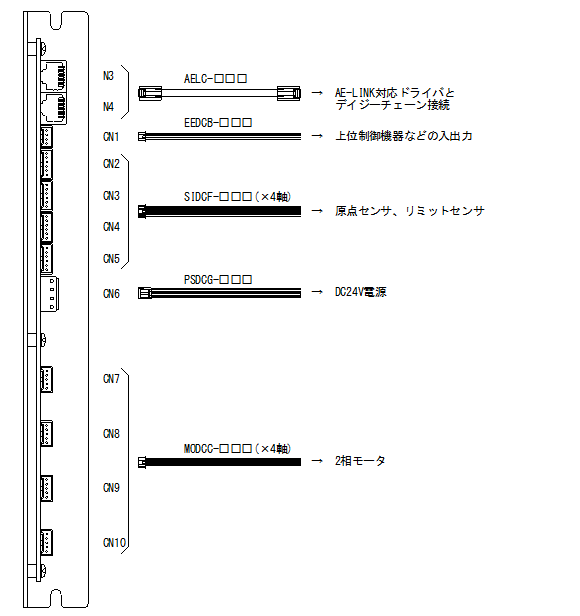

オプション品一覧

型式 名称 説明
SDHN-010
SDHN-030
SDHN-050
ケーブルセット 1m
ケーブルセット 3m
ケーブルセット 5m
EEDCB-0□0、SIDCF-0□0×4、PSDCG-0□0、MODCC-0□0×4の
セット品
AELC-001
AELC-003

AE-LINK通信ケーブル0.15m
AE-LINK通信ケーブル 0.30m
N3、N4 AE-LINK通信ケーブル
EEDCB-010
EEDCB-030
EEDCB-050
上位信号ケーブル 1m
上位信号ケーブル 3m
上位信号ケーブル 5m
CN1上位信号ケーブル
SIDCF-010
SIDCF-030
SIDCF-050
センサ入力ケーブル 1m
センサ入力ケーブル 3m
センサ入力ケーブル 5m
CN2、CN3、CN4、CN5センサ入力ケーブル
PSDCG-010
PSDCG-030
PSDCG-050
電源入力ケーブル 1m
電源入力ケーブル 3m
電源入力ケーブル 5m
CN6電源入力ケーブル
MODCC-010
MODCC-030
MODCC-050
モータ出力ケーブル 1m
モータ出力ケーブル 3m
モータ出力ケーブル 5m
CN7、CN8、CN9、CN10エブレーキケーブル
SCDN コネクタセット ドライバに使用するコネクタセットです。
※圧着工具はご用意ください。
コネクタ PAP-04V-S   1pcs
コネクタ PAP-05V-S   4pcs
コネクタ PAP-06V-S   4pcs
コンタクト BPHD-001T-P0.5  44pcs
コネクタ VHR-4N  1pcs
コンタクト BVH-21T-P1.1   4pcs
